Sjekkliste for installasjon av GPS-antenne

GPS-satellittene er ikke stasjonære, men snurrer rundt jorden på 12 timer. For å få godt mottak må antennen ha fri sikt til GPS-satellittene på himmelen. Dette oppnås ved å montere antennen mot syd på et sted med fri sikt mot ekvator.

GPS-satellittene beveger seg mellom 55. nordlige og sydlige breddegrad. Hvis en befinner seg langt mot nord, kan en se satellittene på den andre siden av jordkloden. Meinberg GPS-antennen er designet for å tåle vårt nordiske klima. Snø hindrer mottak av GPS-signaler, men med en konisk topp legger ikke snøen seg på antennen. Antennen gir også fra seg varme for å smelte snø. Den har blitt brukt til offshorevirksomhet i ti år, og tåler dessuten sterke vindkast.

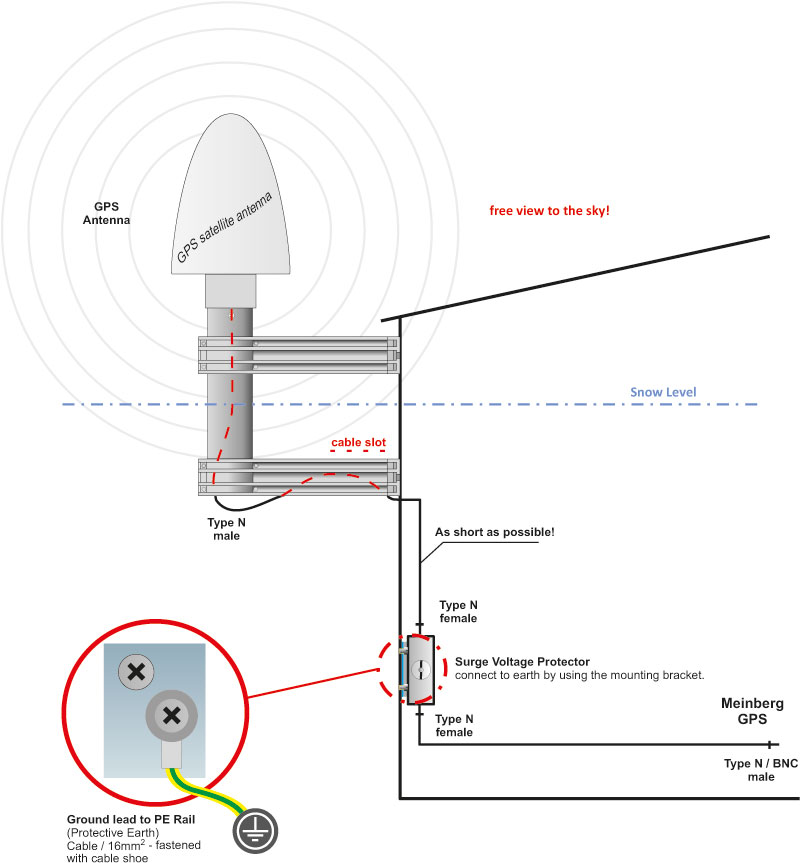

Sted
Stedet som velges, skal ha fri sikt ovenfra. Den bør plasseres uten fare for eventuelle snøfonner, som kan dekke antennen. Antennen skal sitte et stykke fra radar, radioforbindelser og andre sendende antenner. Kontroller at stedet ikke blir brukt til andre formål. Ved juletider har det for eksempel vist seg at juletrær hindrer sikten. Det kan være lurt å ha litt ekstra kabel kveilet opp dersom antennen må flyttes på et senere tidspunkt.

Download PDF: Installation av GPS-antenn

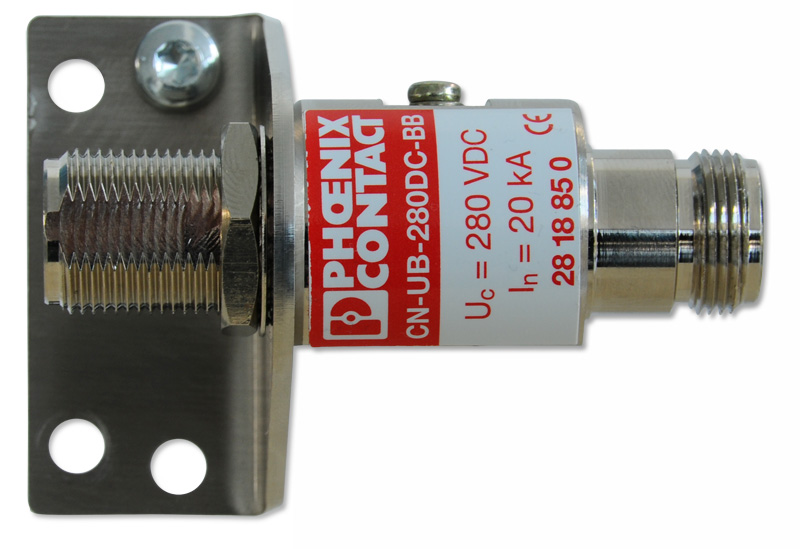

Lynvern: ”MBG S-PRO”

Når antennekabelen trekkes innendørs, bør lynvern installeres! Dette beskytter GPS-mottakeren og utstyret som har kabler til felles med mottakeren, mot lynnedslag. P-tron er fremstilt for Meinbergs utstyr. Lynvernet skal jordes slik at lynet går ned i jorden.

Surge Voltage Protector (meinbergglobal.com)



Kabellengde
  • RG 58 maks. lengde 300 meter. 17dB/100m
  • RG213 maks. lengde 700 meter. 7dB/100m

For lengre avstander kan man bruke GOAL-GPS optisk antennekobling. Se nedenfor. Man kan kontrollmåle at kabelen er hel ved å måle opp 15 Volt DC i kontaktene som Meinberg-utstyret bruker for å forsyne antennen med spenning.

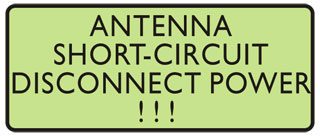

Kortslutning

Hvis denne meldingen vises i displayet, må utstyret slås av grunnet kortslutning. Start deretter enheten igjen og se om meldingen har forsvunnet.

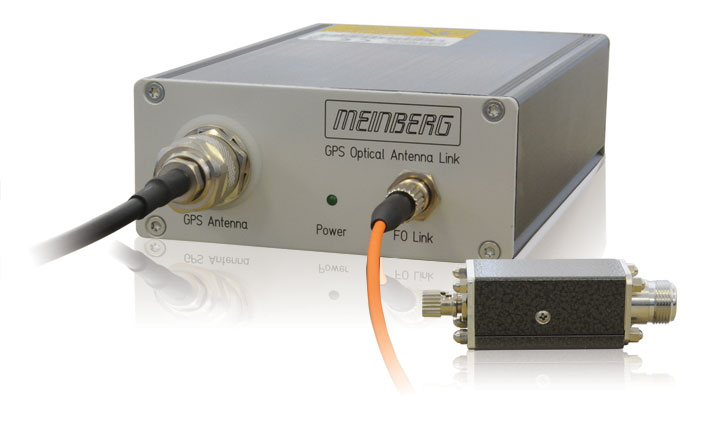

GOAL

GPS Optical Antenna Link, ”GOAL”, er til for å overføre GPS-signalene fra en Meinberg-antenne til en Meinberg-enhet på en optisk multimode fiber.

GOAL/R (den minste) skal kobles til mottakeren direkte eller med en patch cable.

GOAL/A (den største) skal plasseres innendørs, koblet til GPS-antennen via en koaksialkabel. Spenningen skal stilles inn slik at den kan omdanne GPS-signalet til optiske signaler. Singel G150/125µm eller G162,5/125µm multimode fiber skal dras mellom enhetene.

Fordelene med GOAL
  • Opptil 2000 meter
  • Ingen høye spenninger kan overføres
  • Krav til elektromagnetisk kompatibilitet oppfylles

GOAL/A har to dioder. Den første indikerer om GPS-antennen er tilkoblet. Den andre viser at man har kontakt med 10 MHz fra GOAL/R. Da vet man at kabelen er hel.

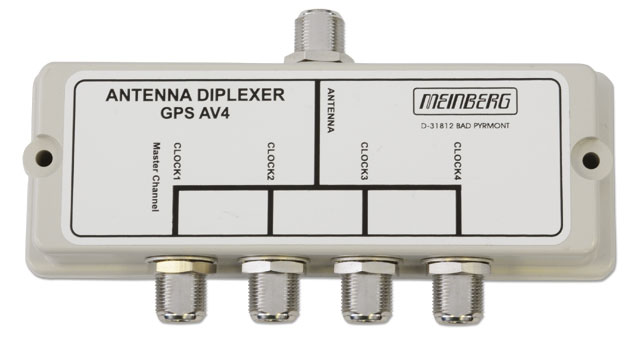

GPSAV4

GPS-splitter for Meinberg. Port 1/Master Channel gir spenning til GPS-antennen. Den skal alltid være tilkoblet ved bruk.

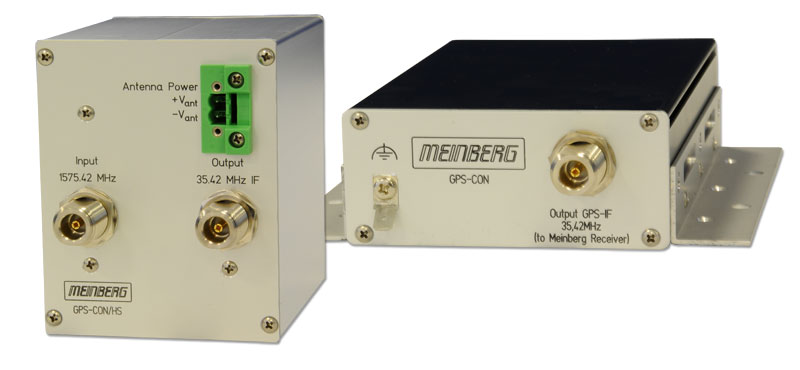

GPSCON

Omdanner GPS L1-antennen (1575,42 MHz) fra andre foretaks GPS-antenner til Meinbergs frekvens. Nå kan Meinberg-enheten ta imot GPS-signalene.
