Meinberg LANTIME M3000 - Den nye synkroniseringsløsningen for din applikasjon.

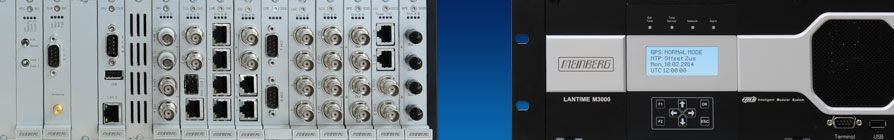

I dag lanserte Meinberg sitt nyeste medlem av LANTIME-familien bestående av servere for nettverksynkronisering. Den helt nye LANTIME M3000 er en modulbasert rackserver som bygger 3U. Den modulbaserte oppbygningen gjør det veldig enkelt å tilpasse systemet etter eget behov ved å kombinere forskjellige moduler, som resulterer i en av de mest kostnadseffektive og likevel svært allsidige synkroniseringsløsningene på markedet.

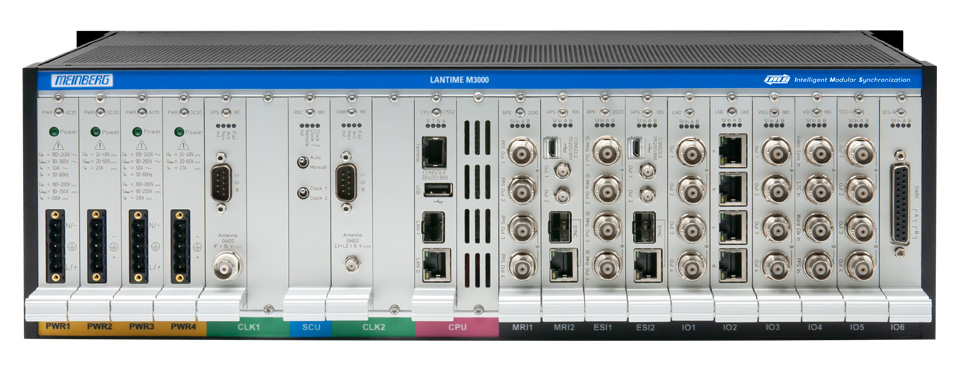

M3000 er Meinbergs første produkt i IMS-serien (Intelligent Modular Systems) som tilbyr integrert redundans for klokkekilder, strømforsyninger og kjøling kombinert med et modulært chassis som støtter hot-swap. Med 18 modulplasser og det 3U store chassiset støtter M3000 opptil fire strømforsyninger, to klokkemoduler, en switchmodul, en CPU modul og 10 I/O moduler.

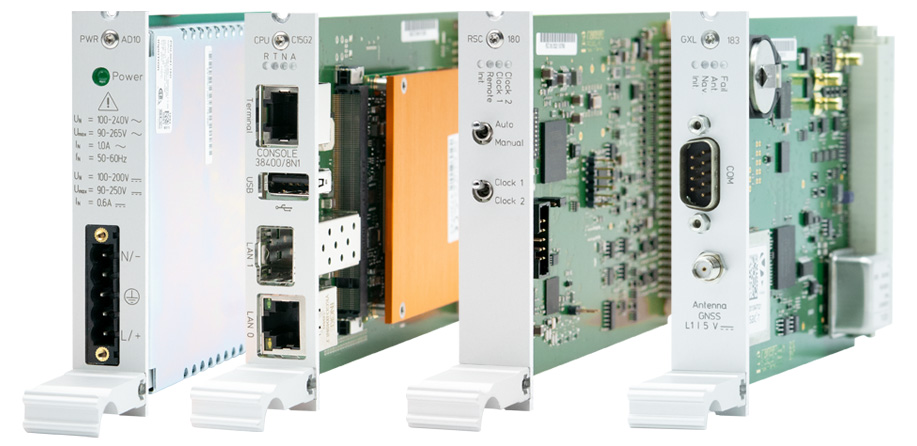

Meinbergs helt nye IMS strømforsyninger er laget spesielt med tanke på effektivitet. De to tilgjengelige modellene støtter forholdsvis 100-240VAC/VC og 18-72VDC og kan brukes om hverandre i de fire ledige portene som er satt av til strømmoduler.

Full redundans er også tilgjengelig for klokkemodulene, som er kjerneelementet i et LANTIME-system. Hver klokkemodul har en meget stabil oscillator innebygget som blir synkronisert mot en referansekilde som for eksempel GPS- eller GLONASS-satellitter, 1PPS, 10MHz, E1/T1 eller IRIG. Meinbergs konsept, MRS (Multi Reference Source) som er innebygget i IMS plattformen gjør det mulig å bruke opptil flere referansekilder for tid, som for eksempel NTP servere og PTP Master klokker, og sette de opp med en egendefinert prioritet. M3000 har mulighet for to klokkemoduler og takler konfigurasjoner med en enkelt klokke like godt som med en redundant løsning der to klokker er i bruk, inkludert en kombinasjon av klokkemoduler som for eksempel Meinberg GPS180 og GLN180 med både GPS og GLONASS. I en konfigurasjon hvor det er to klokkemoduler tilstede er det også nødvendig med en switchmodul (RSC) som utfører en smidig overgang fra primærklokken til backupklokken i tilfelle primærklokken mister sitt signal eller en feil inntreffer. Switchmodulen (RSC) fungerer i automatisk modus, men også i manuell om ønskelig.

Et annet sentralt kjerneelement i serveren er CPU-modulen. Den styrer både management og konfigurasjon samt alarmnotifikasjoner og statusinformasjon om systemet. I likhet med alle servere i LANTIME-familien leverer M3000 pålitelig og nøyaktig NTP synkronisering til SNTP- og NTP-klienter. En annen ting som også er felles for LANTIME-familien er Meinbergs LANTIME firmware. LTOS V6 firmware tilbyr et funksjonsrikt og nydesignet webgrensesnitt i tillegg til full SNMP support for en perfekt integrasjon av LANTIME serveren i ditt sentrale monitoreringsystem.

Nye funksjoner som Virtual IP, DSCP, og 802.1p Ethernet QoS, RADIUS og TACACS+ autentifisering i tillegg til VLAN support (IEEE 802.1Q) og full IPv6 støtte sørger for at LANTIME serveren kan integreres i alle typer nettverk. CPU-modulen som brukes i M3000 kan håndtere 10 000 NTP forespørsler per sekund.

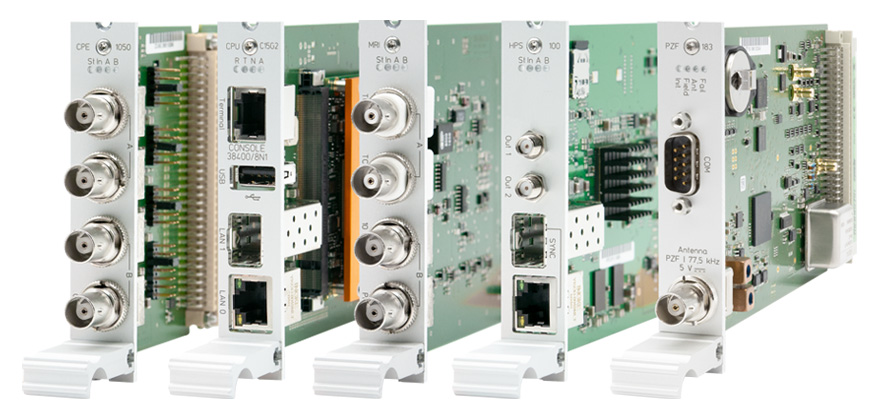

M3000 er den første LANTIME-serveren som er IMS kompatibel og tilbyr 10 I/O modulplasser som kan brukes til en rekke kombinasjoner av moduler. De fire første plassene kan brukes til ekstra klokkemoduler.

Siden M3000 er bygget rundt modulkonseptet støtter selvfølgelig alle modulene hot-swap, så bytte og endring av moduler mens serveren er i drift går smertefritt. De 10 I/O modulene kan også brukes til ekstra nettverkskort med 4x 10/100/1000mbit ethernet porter. Teoretisk kan M3000 ha opptil 41 ethernet porter totalt, noe som burde passe til de fleste nettverksoppsett. LTOS V6 firmware har også en bonding-funksjon hvor to eller flere porter på LANTIME-serveren kan konfigureres sammen og forhindre nedetid ved feil på for eksempel switch eller kabler.

IEEE1588 Precision Time Protocol, PTP er tilgjengelig ved bruk av den helt nye IMS-modulen IMS-TSU med en kombinert RJ45/SFP Gigabit Ethernet port og en kraftfull 1GHz tokjerne prosessor som kan synkronisere flere hundre PTP-slaverklokker samtidig. En IMS-TSU modul kan settes opp til å være en Master-only port, Slave-only port eller dynamisk bytte mellom master og slave.

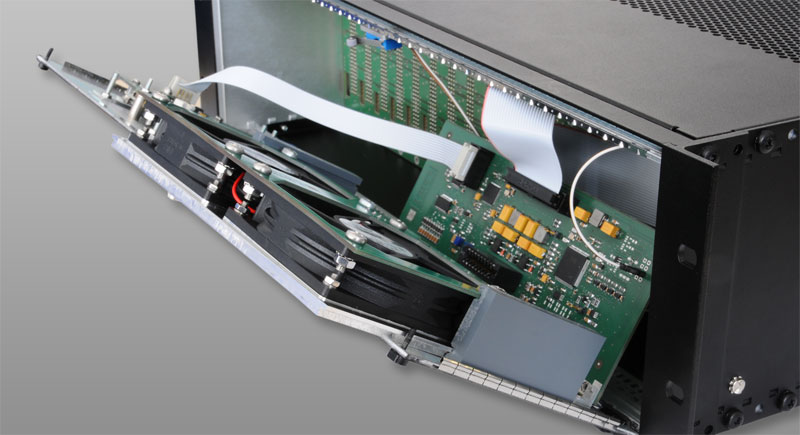

Selv om M3000 er tilgjengelig med en redundant viftemodul og integrert temperatur- og statusovervåkning er serveren designet til å operere helt vifteløs så lenge det er nok luft i rack til at luft kan strømme fra bunn til topp av serveren.
